214049 Multiplex LS3 CS (1984)

Le Rolladen-Schneider LS3 est un planeur monoplace de classe standard qui a été produit par Rolladen-Schneider de 1976 à 1983.
Le LS3 a été développé comme le premier planeur de la classe 15 mètres (classe qui a été créée en 1974 par FAI). Construit à partir des versions antérieures, le LS1 et le LS2, Wolf Lemke développa un nouveau fuselage plus large et une gouverne de direction et une profondeur plus grandes.
Lemke a sélectionné un profil relativement épais mis au point par le Professeur Wortmann à l’Université de Stuttgart en 1967, le FX 67-K-170, qui a offert une économie structurelle rendue possible par un longeron plus épais, une remarque importante à l'époque où la fibre de verre était encore un matériau de renforcement cher, que ce profil amène de bonne performance de vol pour l'époque.
Ce profil et une évolution (le FX 67-K-150) ont été parmi les profils les plus utilisés dans le monde du planeur comme sur les machines suivantes : Nimbus-2, Mini-Nimbus, DG-200 et DG-400, Eiri-Avion PIK -20, Glasflügel 401 Kestrel, Glasflügel 303 Mosquito, Vega Slingsby Vega, SZD 41 Jantar et Sportine Aviacija LAK-12.



214049 Multiplex LS3 CS

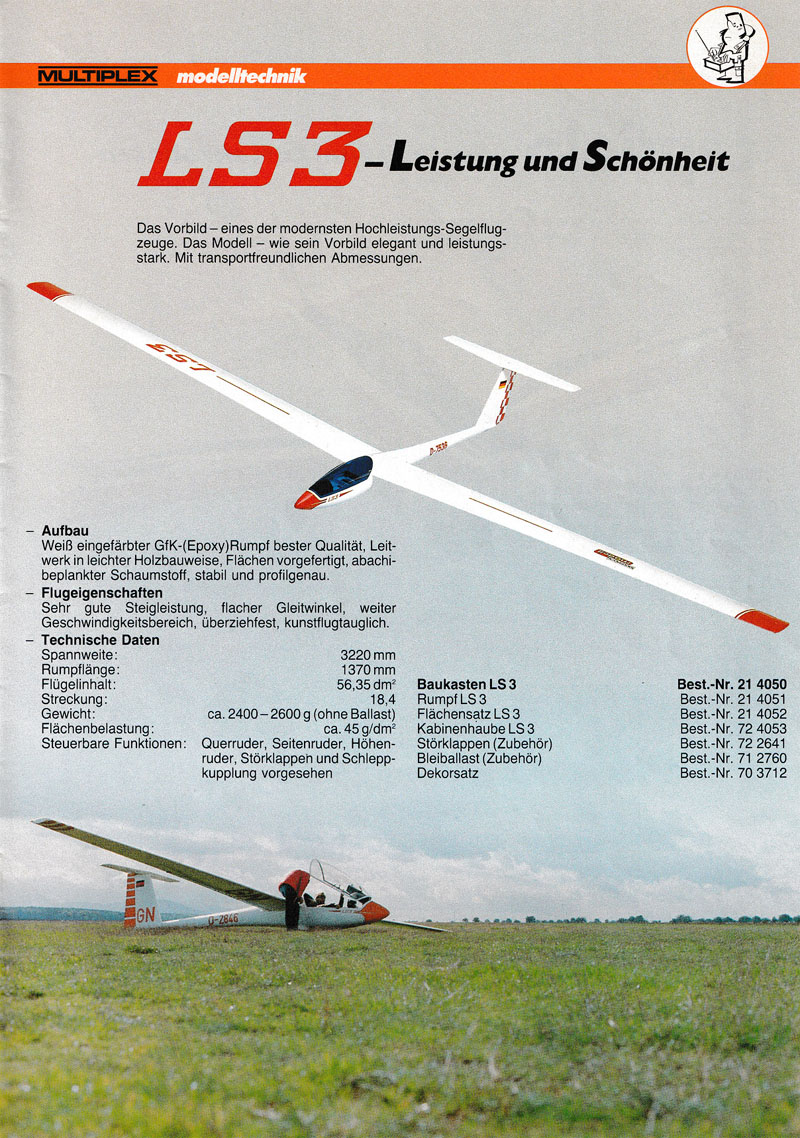

LS3 Multiplex - Extrait du catalogue Multiplex 1984
LS3 Multiplex - Extrait du catalogue Multiplex 1984

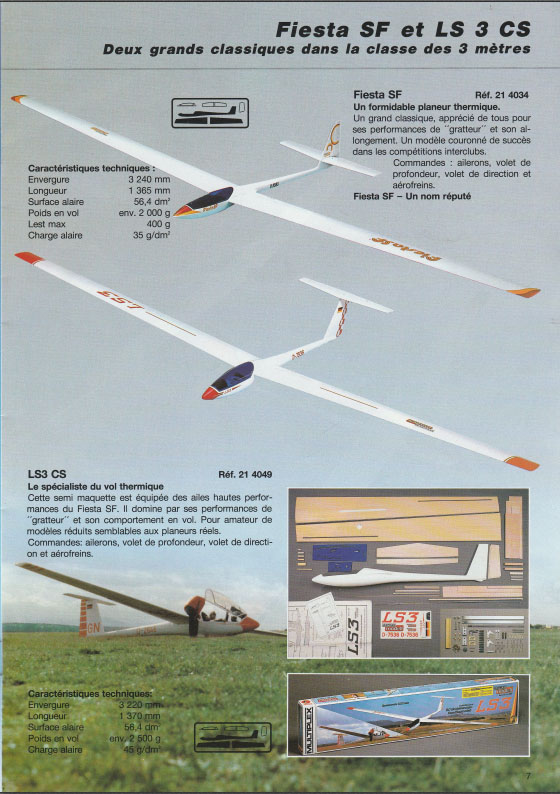

214049 Multiplex LS3 CS (catalogue 1992 93)
Extrait du catalogue 1992/93

Le LS3 CS est une semi-maquette d'une envergure de 3m22 sortie vers 1984. Il partage les mêmes ailes que le Fiesta SF, mais le caractère des deux modèles diffère sensiblement, à l'avantage du LS3. C'est un excellent gratteur, au profil creux Wortmann FX 60-126.

Envergure : 3.22m / Longueur : 1.37m / masse : 2500g / charge : 45g/dm²

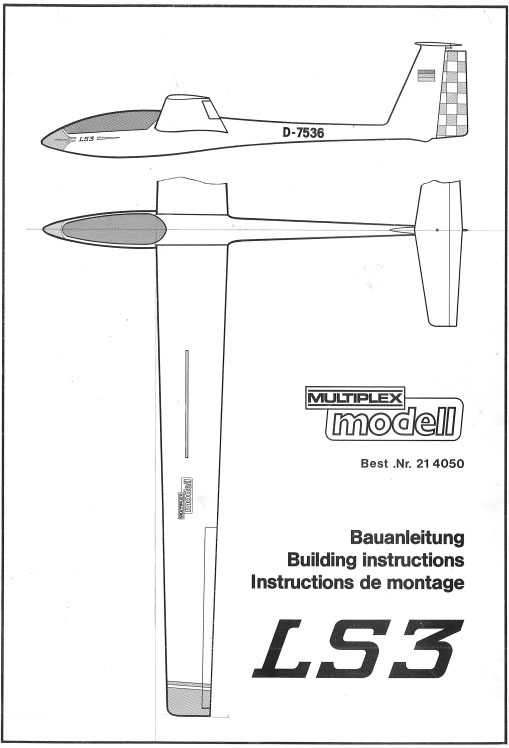

214049 Multiplex LS3 CS (1984) : manuel en pdf

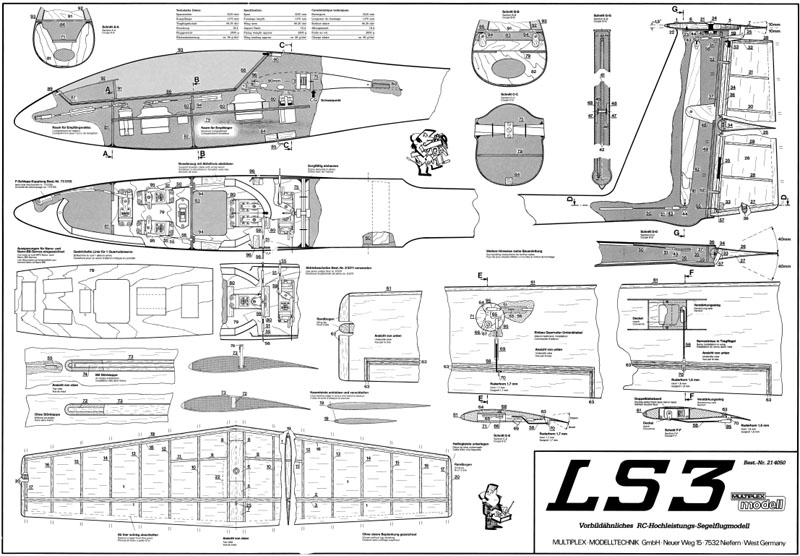

214049 Multiplex LS3 CS (1984) plan

214049 Multiplex LS3 CS (1984) stickers
Le logo principal LS3 mesure 270x73mm
Multiplex Team 157x54mm et 70x23mm
L'immatriculation D-7536 120mmx29mm



Essais : MRA n°568 (mars1987)

Essai LS3 Multiplex RCM n°44
Essai RCM n°44

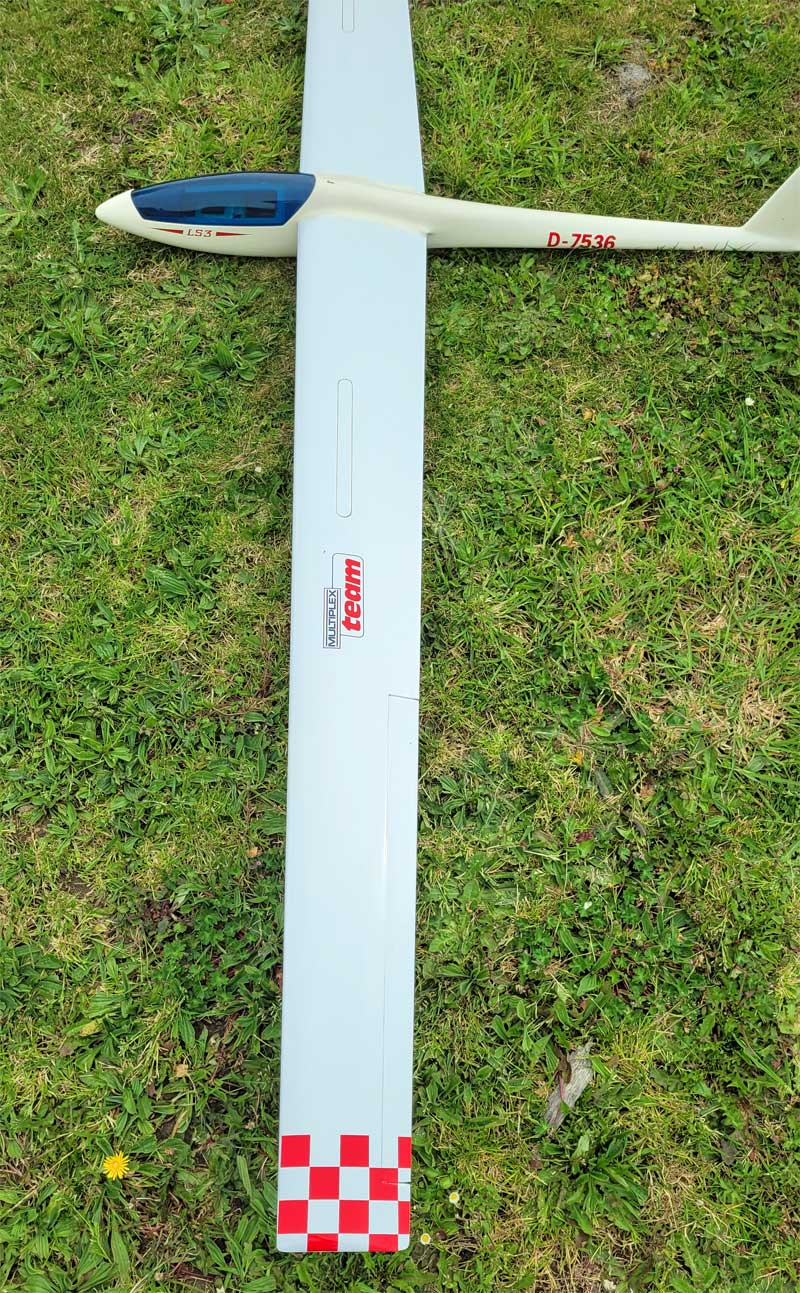

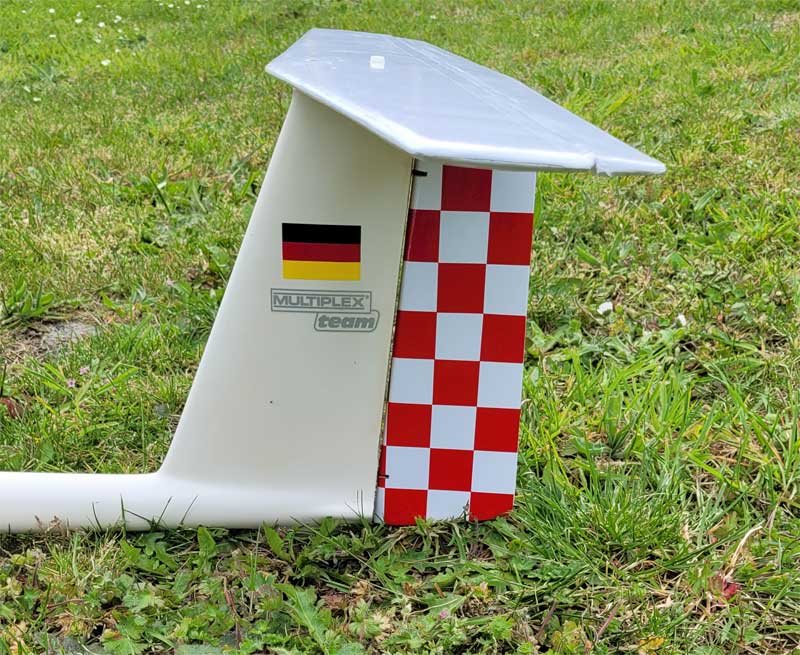

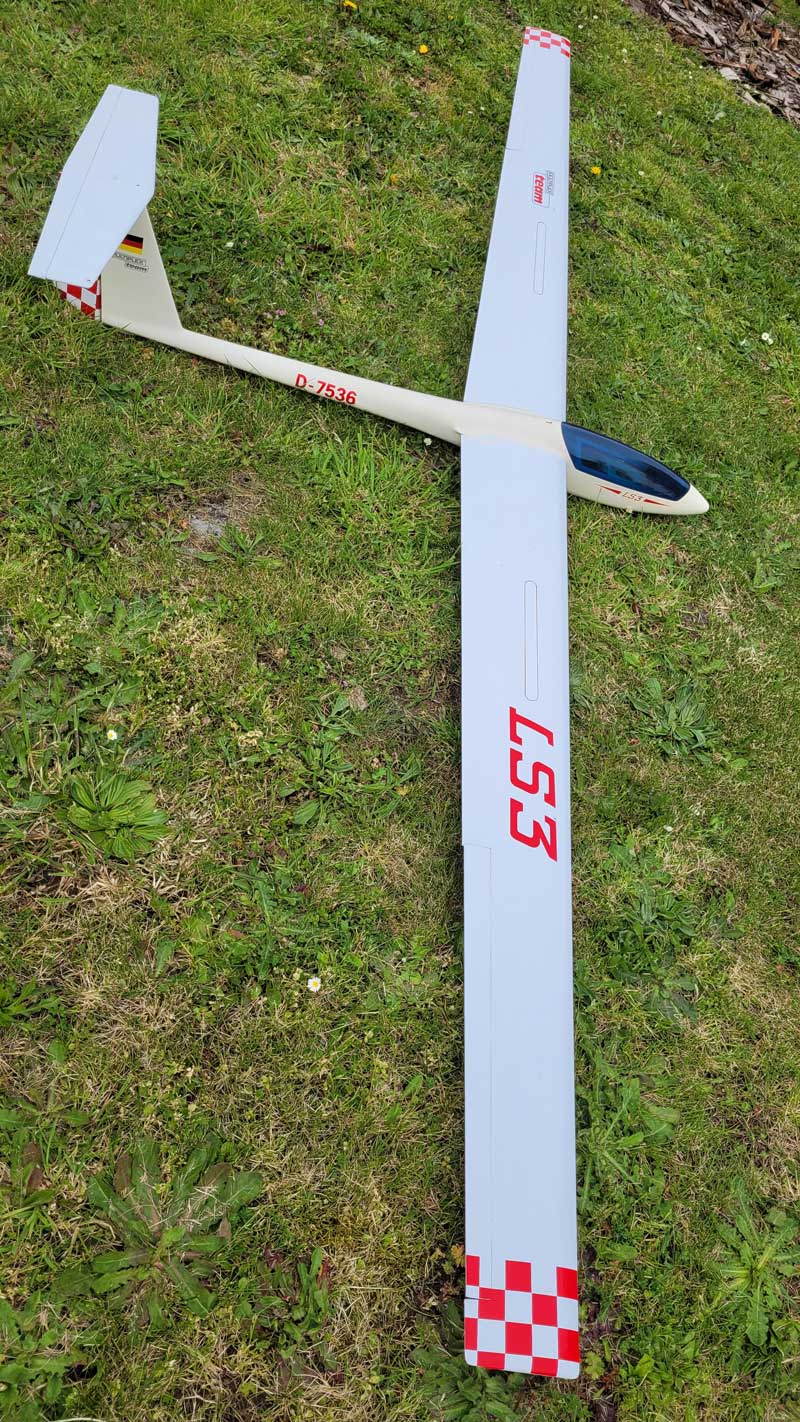

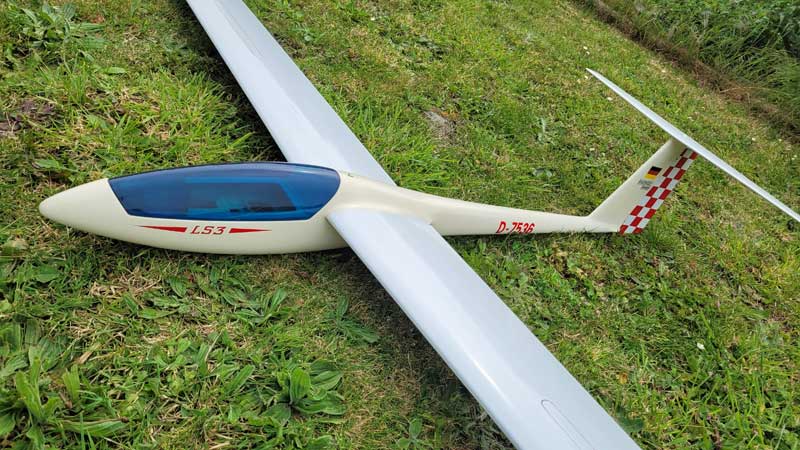

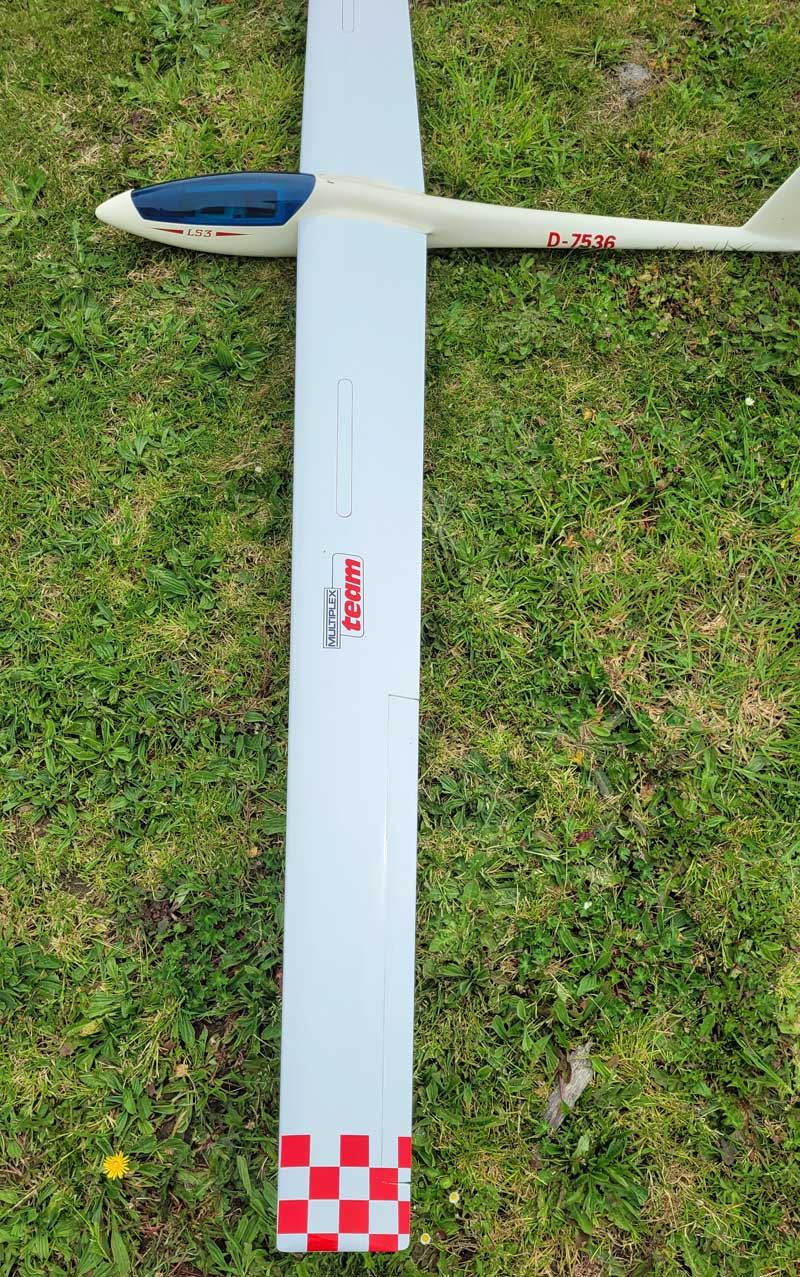

214049 Multiplex LS3 CS (1984)
